颚式破碎机外置摆杆支承方式是红星机器针对传统的“肘板支承、辅以弹簧拉紧”的支承方式提出的一种新型支承方式，下面我们就来讨论一下新的支承方式和传统的支承方式相比究竟有哪些优势？
.jpg)

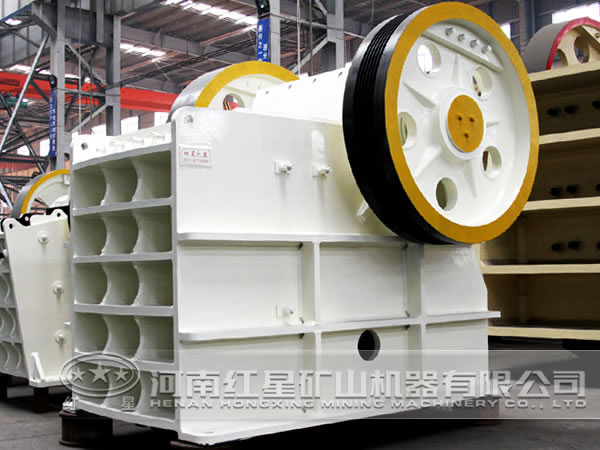

颚式破碎机的工作部分是两块颚板，一是固定颚板，垂直（或上端略外倾）固定在机体前壁上，另一是活动颚板，位置倾斜，与固定颚板形成上大下小的破碎腔。活动颚板对着固定颚板做周期性的往复运动，时而分开，时而靠近。分开时，物料进入破碎腔，成品从下部卸出；靠近时，使装在两块颚板之间的物料受到挤压，弯折和劈裂作用而破碎。
颚式破碎机外置摆杆支承，是以摆杆替代肘板，并通过在动颚两侧增设挂轴，使摆杆置于机架之外。动颚挂轴一端插装在动鄂挂轴孔内，并以内六角螺钉锁紧，另一端则穿过机架上的安装孔，支承在摆杆上的滑动轴承内。
一、外置摆杆支撑使原有肘板与肘板座之间半开单向接触的回转副，转变为封闭的回转副，避免了破碎粉尘的入侵，润滑灵活可靠。
二、摆杆本身就具有限位作用，自身就能克服倾翻力矩及动鄂所产生的惯性力，因此，不需要用弹簧拉紧装置进行限位。
三、动颚挂轴可安装在动鄂边板上的任何位置，这对根据物料性质合理选择动鄂的运动轨迹创造了良好的条件。
四、红星机器采用的外置动颚支承方式有效避免了粉尘直接侵入，避免了磨粒磨损，让润滑方式的选取更为灵活。
从以上几点我们不难看出，红星颚式破碎机采用外置摆杆支承方式之后，形成了一种封闭的回转副，这样既避免了粉尘的直接入侵和磨粒的磨损，同时也使润滑方式更加灵活可靠，间接地也降低了设备故障率，从而提高用户生产效益。
