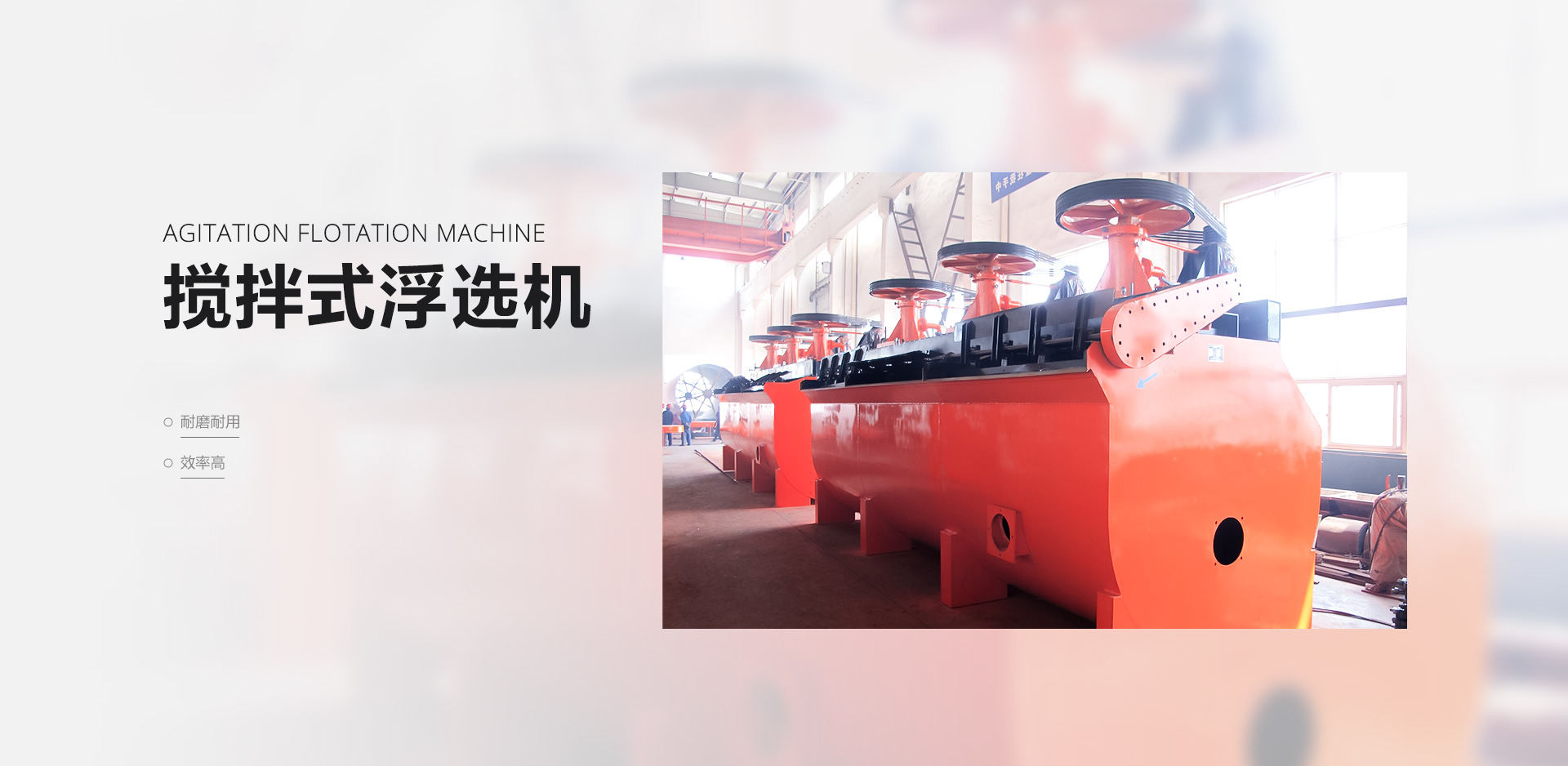

该浮选机采用“Ｕ”型槽体、空心轴充气和悬挂定子，尤其是采用了一种新式叶轮。这是一种叶片后倾一个角度的锥形叶轮，类似于高比转速的离心泵轮，扬送矿浆量大、压头小、功耗低且结构简单。在叶轮腔中还装置了多孔圆筒形空气分配器，使空气能预先均匀地分散在叶轮叶片的大部分区域，提供了较大的矿浆－空气接角界面。 在浮选机工作时，随着叶轮的旋转，槽内矿浆从四周经槽底由叶轮下端吸到叶轮叶片之间，同时，由鼓风机给入的低压空气经空心轴和叶轮的空气分配器，也进入其中。矿浆与空气在叶片之间充分混合后，从叶轮上半部周边向斜上推出，由定子稳流和定向后进入整个槽子中。气泡上升到泡沫稳定区，经过富集过程，泡沫从溢流堰自流溢出，进入泡沫槽，还有一部分矿浆向叶轮下部流去，再经叶轮搅拌，重新混合形成矿化气泡，剩余的矿浆流向下一槽，直到终成为尾矿。
它有进浆口，以及调节矿浆面的闸门装置，它主要由用钢板焊成的槽体和钢板与圆钢焊成的闸门组成。
它用于搅拌矿浆，防止矿砂在槽体沉淀，它主要由皮带轮、叶轮、垂直轴等组成，叶轮是由耐磨橡胶制成的
它由导管进气管组成，当叶轮旋转时，叶轮腔中产生负压，将空气通过中空的泵管吸入，并弥散在矿浆中形成气泡群，这种带有大量气泡的矿浆由叶轮的旋转力而被很快的抛向定子，进一步使矿浆中的气泡细化，及消除浮选槽中矿浆流的旋转运动，造成大量垂直上升的微泡，为浮选过程提供必要的条件
它是将浮在槽面上的泡沫刮出，主要由电机带动减速器，减速器带动刮板组成
将磨碎的矿石，在磨碎时或磨碎后加水及必要的药剂经搅拌槽调成矿浆后，注入开始搅拌的矿浆槽，向矿浆中导入空气，使其形成大量气泡，一些不易被水湿润的，即一般称作疏水性的矿物粒子附着于气泡上，并与气泡一起浮到矿浆表面，形成矿化气泡层，另一些容易被水湿润的，即一般称做亲水性的矿物粒子不附着于气泡上，而留在矿浆中，将含有特定矿物的矿化气泡排出，从而达到选矿的目的
| 型号 | XCF-1 | XCF-2 | XCF-3 | XCF-4 | XCF-8 | XCF-16 | XCF-24 | XCF-38 | |
| 槽体尺寸 | 长（mm） | 1000 | 1300 | 1600 | 1800 | 2200 | 2800 | 3100 | 3600 |
| 宽（mm） | 1000 | 1300 | 1600 | 1800 | 2200 | 2800 | 3100 | 3600 | |
| 高（mm） | 1100 | 1250 | 1400 | 1500 | 1950 | 2400 | 10819 | 3400 | |
| 单效重量（t） | 1.2 | 1.7 | 2.3 | 2.7 | 3.9 | 6.6 | 8.0 | 16.8 | |
| 有效容积（m³） | 1 | 2 | 3 | 4 | 8 | 16 | 24 | 38 | |
| 生产能力(按矿浆体积计算)(m³/min) | 0.2—1 | 0.4—2 | 0.6—3 | 1.2—4 | 3—8 | 4—16 | 4—24 | 10—38 | |
| 主轴电动机 | 型号 | Y132M2-6 | Y160M-6 | Y160L-6 | Y180L-6 | Y200L2-6 | Y280S-8 | Y280S-8 | Y280S-6 |
| 功率（kw） | 5.5 | 7.5 | 11 | 15 | 22 | 37 | 37 | 45 | |
| 叶轮 | 转速(r/min) | 960 | 970 | 970 | 970 | 970 | 740 | 740 | 980 |
| 直径（mm） | 400 | 460 | 540 | 620 | 720 | 860 | 950 | — | |
| 高度（mm） | 155 | 175 | 207 | 247 | 321 | 349 | — | — | |
| 转速(r/min) | 358 | 331 | 266 | 215 | 185 | 160 | 153 | — | |
| 圆周速度(m/s) | 7.5 | 7.5 | 7.5 | 7 | 6.97 | 7.6 | 7.6 | 7.4 | |
| 刮板电动机 | 型号 | Y90S-4 | Y90S-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 |
| 功率（kw） | 1.1 | 1.1 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | |
| 转速(r/min) | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | |
| 刮板 | 转速(r/min) | 18 | 18 | 16 | 16 | 16 | 16 | 16 | 16 |
| 直径（mm） | 500 | 500 | 580 | 600 | 600 | 700 | 700 | 700 | |
| 鼓风机风压（kpa） | ≥12.6 | ≥14.7 | ≥19.8 | ≥19.8 | ≥21.6 | ≥25.5 | ≥30.4 | ≥34.3 | |
| 最大充气量(m³/㎡·min) | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
